Motor persiana enrollable industrial Motorline TUB600E (600kg).

Motor persiana enrollable industrial de grandes dimensiones y gran peso.
Indicado para puertas enrollables, toldos o persianas de garaje o comercio, con eje circular de entre 97,5mm y 155mm Ø DE DIÁMETRO INTERNO.
Si no se indica nada en las anotaciones del pedido, se enviará con el adaptador MTL71 (97,5mm Ø externo) apropiado para el eje de 100mm Ø de diámetro interno.
Con cable de maniobra para conectar a pulsador de pared o a cuadro de control. (2,5 metros de longitud)

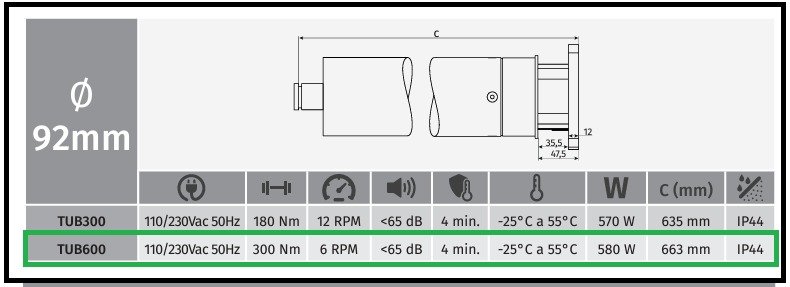

Diámetro del motor 92mm Ø
Finales de carrera mecánicos de fácil regulación.
Posibilidad de manivela para desbloqueo de emergencia.
Elevación de peso hasta 600 kg.

Composición del kit:

• Motor tubular con cable de 2,5 m.
• Soporte para colocación corona motor.
• Adaptadores para el eje de la persiana (indicar el que necesita en las observaciones del pedido, si no se indica nada en las anotaciones del pedido, se enviará con el adaptador MTL71 de 97,5mm Ø externo, que es apropiado para el eje de 100mm Ø de diámetro interno.).
• Herramienta para regulación de los finales de carrera.
• Manual de montaje e instalación.

DESCARGA DE MANUALES:

VER MANUAL DE USUARIO TUB600E

Como elegir el motor de persiana correcto:

1. 1. Calcular peso de la persiana:
      Peso del metro cuadrado de persiana de PVC – 5-6 kg/m2
      Peso del metro cuadrado de persiana de Aluminio – 5-6 kg/m2
      Peso del metro cuadrado de persiana de Acero – 13-14 kg/m2
      Peso del metro cuadrado de persiana de Madera – 12-13 kg/m2
   2. Conocer más sobre la forma y el diámetro del eje de nuestra persiana:
      Los diámetros Ø de eje para este motor oscilan entre 97,5mm Ø y de 155mm Ø, y las formas más usadas son circulares, por lo que deberá de comprobar la forma y medir el diámetro de su eje antes de nada.

ADAPTADORES PARA EL EJE:

Atención, el motor acompaña un adaptador para el eje, que se coloca a la punta del motor, es necesario en función del diámetro interior de su eje que elija y nos informe del modelo que necesita, los modelos puede visualizarlos en la siguiente imagen:

Ejemplo como calcular el peso de nuestra persiana:

Nuestra persiana tiene unas medidas de 2,5 metros de alto y 3,0 metros de ancho, y está fabricada en PVC:

• Multiplicar alto x ancho 2,5 m x 3,0 m = 7,5 metros cuadrados de superficie
• Multiplicar los metros cuadrados por 6 kg que pesa cada metro cuadrado: 7,5 m x 6 kg = 45 kg
• Escogemos un motor igual o superior a 45kg de fuerza
